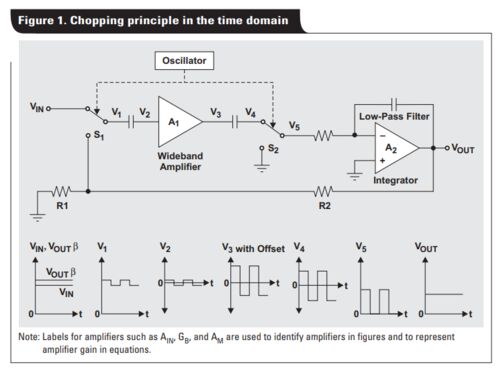

Auto-zero amplifiers ease the design ofhigh-precision circuits Auto-zero amplifiers ease the design of high-precision circuits (ti.com) からの引用 The chopper amplifier Figure 1 shows a simplified block diagram of achopper amplifier.A dc i…

ＡＵＴＯ ＺＥＲＯ ＯＰＡＭＰ オペアンプ原理解説 http://www.ti.com/lit/an/slyt204/slyt204.pdf Auto-zero amplifiers ease the design ofhigh-precision circuits By Thomas Kugelstadt (Email: tk@ti.com)Senior Systems Engineer, Industrial Systems …

ＡＵＴＯ ＺＥＲＯ ＯＰＡＭＰオペアンプ解説１（ＡＤ社編） ■概要 ＡＵＴＯ ＺＥＲＯ ＡＭＰというのは、オフセット電圧が通常のＯＰＡＭＰの１／１０００くらいに小さいＯＰＡＭＰである。 ＡＵＴＯ－ｚｅｒｏ ＯＰＡＭＰは２つの３入力アンプを組み合わせ…

ライター：mpcsp079さん（最終更新日時:2014/11/25）投稿日：2014/8/11 . タイマー５５５の解析 有名なタイマーＩＣ５５５の解析 図1 全回路 http://akizukidenshi.com/download/NE555N.pdf ■スレッシュホールドコンパレータ 図2 スッレッシュホールドコンパ…

ライター：mpcsp079さん（最終更新日時:2016/5/16）投稿日：2016/5/16 エミッタフォロワについての面白い実験質問 ■質問 http://detail.chiebukuro.yahoo.co.jp/qa/question_detail/q14159345984 プッシュプル・エミッタフォロワ回路について教えてください…

どんな本にもあまり書いてないこの分野です。全身全霊を上げて考察してみました。 サーマルノイズ、ナイキストの論文 サーマルノイズ、ナイキストの論文 - SonofSamlawのブログ (hatenablog.com) ショットノイズについての１９５７年の論文 ショットノイズに…

誘導機の問題です。教えて下さい。 - 定格出力200kW、4極、50Hzの... - Yahoo!知恵袋 ■質問 誘導機の問題です。教えて下さい。定格出力200kW、4極、50Hzの巻線形三相誘導電動機がある。この電動機の二次巻線はY結線で、1相の抵抗値は0.032Ωであり、静止時の…

ライター：mpcsp079さん（最終更新日時:2016/6/16）投稿日：2014/5/20 誘導電動機のトルク計算 非常に難しい誘導モーターのメカニズムの有名なスタインメッツ等価回路から導く 図１■スタインメッツのトルクーｓ関係式の導出 図１の上が等価回路で、下が１次…

ライター：mpcsp079さん（最終更新日時:2015/8/14）投稿日：2014/1/10 変圧器の解析 変圧器の理解の仕方、処理の仕方には２つある。これを整理してみた。 図１ 変圧器モデル ■変圧器の構成 図１において、コイル１と２が高透磁率のコアに巻いてある。簡単の…

ライター：mpcsp079さん（最終更新日時:2017/1/25）投稿日：2017/1/19 インバータ発振回路について ＣＭＯＳインバータと水晶（セラミック振動子）による発振器について考えてみた コルピッツ発振器の原理 - SonofSamlawのブログ (hatenablog.com) も参考に …

ライター：mpcsp079さん（最終更新日時:2017/1/20）投稿日：2013/7/11 コルピッツ発振器の原理 コルピッツ発振回路の開ループの伝達特性の周波数特性から考える。このことはあまり書かれたものを見たことがない。 図には書いてないが、Ｒ１をＶｉｎ端子のＩ…

pn接合に逆バイアスをかけた際の生成電流は空乏層内での生成再結合中心を... - Yahoo!知恵袋 ■質問 pn接合に逆バイアスをかけた際の生成電流は空乏層内での生成再結合中心を介した電子正孔対の生成に依るものと認識しています。一般的に生成電流は、キャリア…

《機械》〈回転機〉[H30:問1]同期発電機の電機子巻線の分布係数に関する計算・空欄穴埋問題 | 電験王1 (denken-ou.com) から、

ライター：mpcsp079さん（最終更新日時:2015/12/28）投稿日：2013/7/9 . 安全対策のいいかげんさ パロマ ２.jpg 福島原発の恐るべき危機管理のなさ！ 日本はいつもこうです。よく考えることができない！ まぁいいや、めんどくさいから、やってみよう！ やっ…

テイラー展開の原理 テイラー展開の成り立ちを完全に説明した。実はこうして生まれたのであった。なかなか書かれていない解説である。 ■参考書 シリーズ：日評数学選書 新版 微分と積分 その思想と方法https://www.nippyo.co.jp/shop/book/1731.html遠山さん…

閲覧注意！暇な方のみ閲覧してください（＾＾ フーリエ変換は常識であるが、証明はされなければならないものだ。しかし、これについての厳密な証明を見たことのある人がいるだろうか？ 昔の大学の講義プリントから抜粋してみる。大変な証明である。多くの定…

ライター：mpcsp079さん（最終更新日時:2016/11/20）投稿日：2012/12/2 機芸出版社の本(鉄道模型趣味誌) (coocan.jp) 機芸出版社の本・レイアウト三部作 (coocan.jp) 機芸出版社の本・日本型蒸気機関車の製作(特集シリーズ15) (coocan.jp) 機芸出版社の本・…

ライター：miranda17jpさん（最終更新日時:2014/2/7）投稿日：2013/10/4 ○ボルテージフォロア回路における負帰還 http://note.chiebukuro.yahoo.co.jp/detail/n216231 を参照願います。 ○反転増幅器における負帰還 【図１】 mpcspさんが書いてくださった知恵…

ライター：misao007009さん（最終更新日時:2017/2/4）投稿日：2017/2/4 . 差動回路、 差動回路の差電圧、電流の関係 ■質問 http://detail.chiebukuro.yahoo.co.jp/qa/question_detail/q14169738789 差動増幅回路の動作電流式（バイポーラ差動回路の出力電流…

ライター：mpcsp079さん（最終更新日時:2016/3/27）投稿日：2013/9/25 . 差動アンプの解析 ＯＰＡＭＰを使った差動回路に関するどこにも書いていない解析 図１は差動アンプである。この動作を考える。 図１ 差動アンプ 図１を変形すると、図２になる。 図２ …

ライター：mpcsp079さん（最終更新日時:2013/1/19）投稿日：2012/12/24 . 差動回路の一般形 図１は差動増幅回路です。 図１ 差動回路 さらにこれを図２のように拡張します。 図２ 一般的な場合 図２のａ，ｂ，ｃの関係とＡ，Ｂ，Ｃの関係が同じになるように…

ライター：mpcsp079さん（最終更新日時:2016/11/12）投稿日：2016/1/5 . 自転車はなぜ倒れないかーーその５ ーーフィードバック理論 昔から問題になりながら、詳細に述べられることがないこの問題を整理してみた。 今までの話から図１のフィードバックとなる…

ライター：mpcsp079さん（最終更新日時:2015/12/18）投稿日：2015/12/18 . 自転車はなぜ倒れないかーーその４ ーートレール長と直進性 昔から問題になりながら、詳細に述べられることがないこの問題を整理してみた。 ■トレール長 ２輪車の前輪部分のみを考え…

ライター：mpcsp079さん（最終更新日時:2015/12/20）投稿日：2015/12/18 自転車はなぜ倒れないかーーその３ ーーキャスター角 昔から問題になりながら、詳細に述べられることがないこの問題を整理してみた。 ■キャスター角による倒れの立て直し ２輪車の前輪…

ライター：mpcsp079さん（最終更新日時:2016/1/8）投稿日：2015/12/18 自転車はなぜ倒れないかーーその２ ーートレールの効果 昔から問題になりながら、詳細に述べられることがないこの問題を整理してみた。 ■トレールの効果 図２ キャスター 図１のキャスタ…

ライター：mpcsp079さん（最終更新日時:2015/12/18）投稿日：2015/12/18 自転車はなぜ倒れないかーーその１ ーー単車輪のジャイロ効果 昔から問題になりながら、詳細に述べられることがないこの問題を整理してみた。 ■車輪のみの場合のジャイロ効果 この場合…

ライター：misao007009さん（最終更新日時:2016/11/12）投稿日：2016/11/8 電動機の回転磁界の解析 誘導機や同期機の回転磁界とトルクの解析である ■電機子コイルによる回転磁界 誘導機や同期機の電機子コイル電流による磁界が、空間的に正弦波であるとする…
