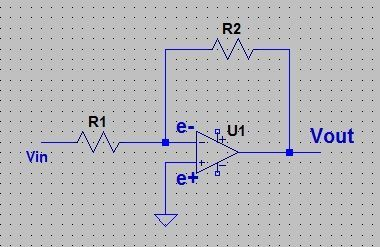

図１ オペアンプを利用した反転アンプ
図１のＶｉｎ、Ｖｏｕｔ，Ｒ１，Ｒ２の部分をテブナン等価回路で変形すると図２となる。

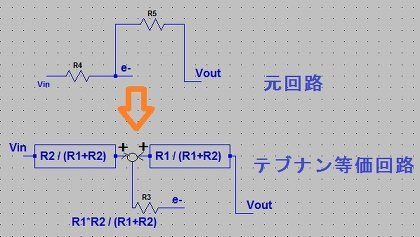

図２ テブナン等価回路に変換（四角内は抵抗ではなくゲインである、 つまり電圧がこの比率倍されるという意味）
これを図１に入れると図３になる。

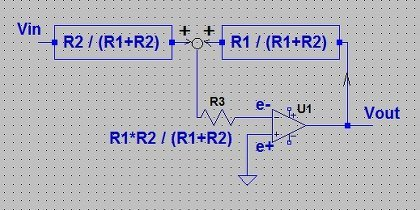

図３ 図１のテブナン等価回路による変形（四角内は電圧倍率を示
す、抵抗ではない）
図３において、ＯＰ ＡＭＰのｅ－のＩＮ抵抗がＲ３に比べて十分大きいとすれば、Ｒ３は無視でき、ブロック図は図４になる。

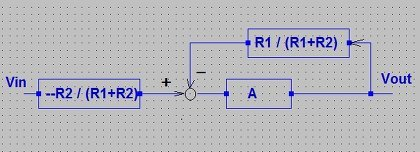

図４ 図２のブロック図
図４によれば、Ｖｉｎは
ーＲ２／（Ｒ１＋Ｒ２）
倍され、ＮＦ回路に入る。帰還率βは、
β＝Ｒ１／（Ｒ１＋Ｒ２）
である。
Ａが十分大きければ、ＮＦの理論から＋－された信号は≒０になるだろうから、
Ｖｉｎ＊（ーＲ２／（Ｒ１＋Ｒ２））≒Ｖｏｕｔ＊Ｒ１／（Ｒ１＋Ｒ２）
これから、
Ｖｏｕｔ≒Ｖｉｎ＊（ーＲ２／（Ｒ１＋Ｒ２））＊（（Ｒ１＋Ｒ２）／Ｒ１）
＝ーＶｉｎ＊Ｒ２／Ｒ１
となる。
