電験　同期電動機の記号の整理

ライター：mpcsp079さん（最終更新日時:2016/3/21）投稿日：2015/8/28
.

電験　同期電動機の記号の整理

　　同期電動機の記号は難しいので整理した

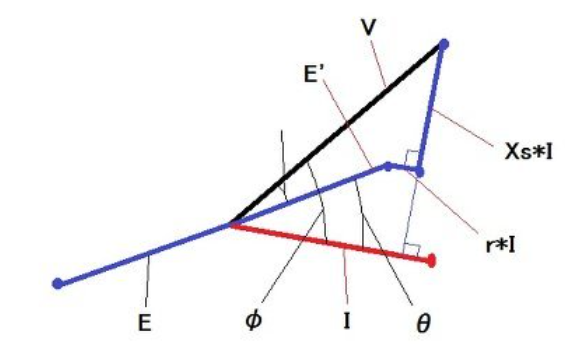

　　　　　　　　　　　図1　同期電動機のフェイザ図

　　図1において、

V：端子相電圧

Ｅ：回転子磁束密度Ｂｆによる電圧

Ｅ’：＝－Ｅ

Ｉ：電機電流

Ｘｓ：同期リアクタンス

ｒ：電機子コイル抵抗

Ｅ’＝－ＥであるのはＥ’とＥの電圧座標が逆なためである。Ｅ’はＶと同じ座標である。

■参考

「電磁誘導と自己誘導の符号の違いについて」

　　　　　　　図2　界磁磁束密度Ｂａと回転子磁束密度Ｂｆ

　　さらに図2では

Ｂａ：電機子コイルによる磁束密度

Ｂｆ：回転子による磁束密度

を加えてある。Ｂａ、Ｂｆによる電機子コイルに鎖交する磁束Φａ、ΦｆもＢａ，Ｂｆと同じ位置関係になる。厳密に言えば、Ｂａ，Ｂｆは時間波形は正弦波であるが、空間波形は正弦波ではない。

　　しかし、この波形のフーリエ成分の基本波のみを考えることにすれば、空間的にも正弦波とすることができ、数学的には簡単に扱えるようになる。

　　さらに、ｊこのＢａ，Ｂｆによって誘起される電圧を、Ｂによるローレンツ力としてではなく、磁束による電磁誘導と考えた場合、電機子コイルに鎖交する磁束Φａ、Φｆも正弦波となり、そのフェイザの位置関係はＢａ，Ｂｆと同じとなる。
