ライター：mpcsp079さん（最終更新日時:1時間以内）投稿日：2012/3/13

昔のデータシートには、概略回路図が載っていたものだが、最近では削除されてしまっている。

　そこで、今は懐かしくも貴重な回路図コレクションをお目にかける。特に難解なＲＲ　ＯＰＡＭＰのものを集めた。たぶん、現在のデータシートでは削除されている。　各社のデーターシートから引用した。

ＲＲ　オペアンプ　ＯＰＡＭＰ概略回路コレクション　２

http://note.chiebukuro.yahoo.co.jp/detail/n165273

も参照

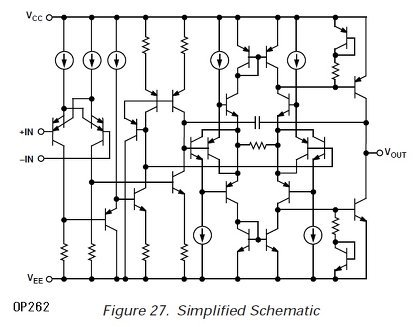

■ＡＤ社　ＢＪＴ

　ＡＤ８６３１の回路解析は、

ＲＲオペアンプ　ＯＰＡＭＰ　回路解析　４　ＡＤ８６３１

http://note.chiebukuro.yahoo.co.jp/detail/n164814

参照です。

　　　　　　
　ＡＤ８０４１／８０４１では同相フィードバックが使われている。

■ＡＤ社　ＣＭＯＳ

上のＯＵＴ回路は、ダイヤモンド回路と言われるものだと思う。

解析例は、

ＲＲオペアンプ　ＯＰＡＭＰ　の回路解析　１　ＡＤ８５９１

http://note.chiebukuro.yahoo.co.jp/detail/n164204

さらに

ＲＲオペアンプ（ＯＰＡＭＰ）に使われるダイヤモンド回路のいろいろな使い方

http://note.chiebukuro.yahoo.co.jp/detail/n282459

をご覧ください。

上は別な例で、解析例は、

ＲＲオペアンプ　ＯＰＡＭＰ　回路解析２　ＯＰ１８１

http://note.chiebukuro.yahoo.co.jp/detail/n164264

さらに

ＲＲオペアンプ（ＯＰＡＭＰ）に使われるダイヤモンド回路のいろいろな使い方

http://note.chiebukuro.yahoo.co.jp/detail/n282459

をご覧ください。

回路解析は、

ＲＲオペアンプ　ＯＰＡＭＰ　回路解析３　ＯＰ２５０－１

http://note.chiebukuro.yahoo.co.jp/detail/n164686

さらに

ＲＲオペアンプ　ＯＰＡＭＰ回路解析　6　ＯＰ２５０－２

http://note.chiebukuro.yahoo.co.jp/detail/n285289

参照。

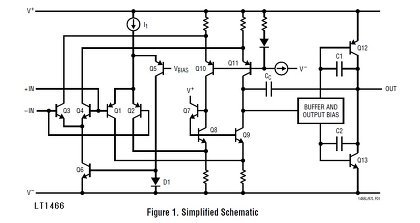

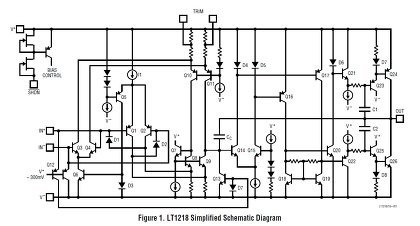

　■ＬＴ社

■ＢＢ社

以下その２

ＲＲ　オペアンプ　ＯＰＡＭＰ概略回路コレクション　２

http://note.chiebukuro.yahoo.co.jp/detail/n165273

へ
